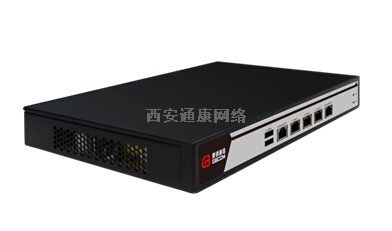

盒式无线控制器
ENAX-BC1000 是基于一体化平台研发的高性能、高可靠的无线网络控制器(AC)。ENAX-BC 系列 AC 具备功 能全面、性能稳定、业务丰富等特点,提供强大的 WLAN 接入管理与控制能力,提供 VLAN、QoS、DHCP 等业务 支持能力,提供用户接入管理与控制能力,支持用户二层和三层无缝漫游,支持智能无线资源管理,支持鉴权与计费 接口。
集中的无线网络管理 ENAX-BC1000 不但可以对 AP 进行管理,也可以对用户进行管理,简化了运营网络的部署和维护,同时
ENAX-BC1000 还提供了电信级网络管理功能。

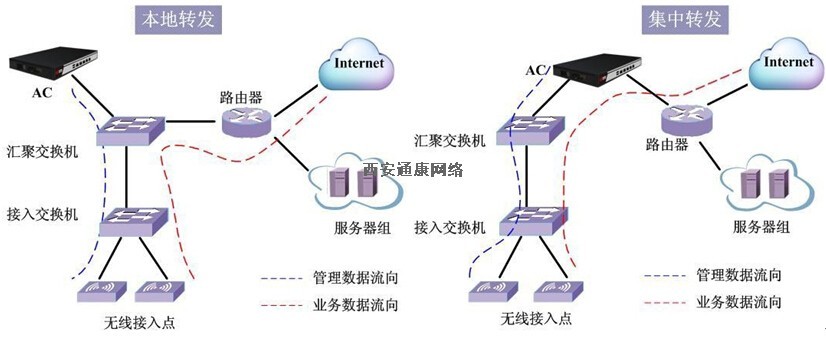

集中的无线网络安全接入 无线网络安全支持 WEP/WPA/WPA2 方式,支持无线 IPS/IDS,支持用户隔离,支持 ACL 控制;支持多种认证 方式: 802.1x 认证\Portal 认证、Portal+MAC 认证;支持钓鱼 AP 检测,支持无线攻击防御,支持静态黑白名单, 减少非法用户对无线网络冲击。 全面的 QoS 保证 ENAX-BC1000 支持报文分类和流量控制,支持 DSCP 流量调度,支持端到端的 QoS 映射,支持 802.11e,支 持用户负载均衡和接纳控制。 组网图:
设备接口/指示灯/按键

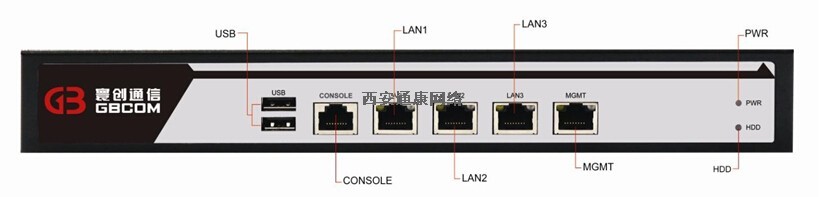

设备正面:接口:USB*2,CONSOLE*1,LAN1~LAN3 RJ45*3,MGMT RJ45*1
指示灯:PWR 电源指示灯,HDD 硬盘指示灯

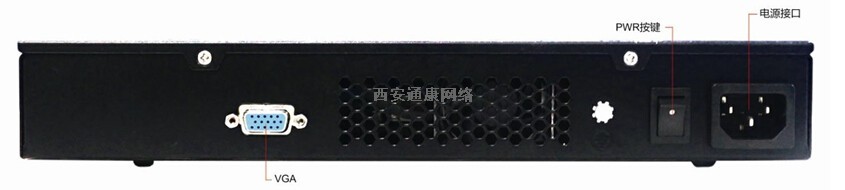

设备背面:接口:VGA*1,电源接口*1
按键:PWR 按键
技术参数:
产品型号 |
ENAX-BC1000 |
硬件参数 |
CPU |
Ÿ Intel 双核 1.86G |
内存 |
Ÿ DDR3 4GB |
硬盘 |
Ÿ 16GB SSD 固态硬盘 |
设备接口 |
Ÿ 正面:USB×2,LAN RJ45×3,MGMT RJ45×1, CONSOLE RJ45×1
Ÿ 背面: 220V AC 电源口×1, VGA×1 |
指示灯 |
Ÿ PWR LED:绿色,通电时绿色常亮
Ÿ HDD LED:红色,硬盘读写时红色闪烁 |
按键 |
Ÿ PWR 开关按键:
在设备未上电状态下,短按,系统会正常上电启动。 在设备运行状态下,短按,系统会软件关闭;长按 5s,设备断电。 |
尺寸 |
Ÿ 290mm×44mm×200mm |
重量 |
Ÿ 2.05Kg |
供电 |
Ÿ 市电供电 100VAC~240VAC |
峰值功耗 |
Ÿ 30W |
MTBF |
Ÿ >100,000 小时 |
温度 |
Ÿ 工作温度:-10℃~50℃ |
湿度 |
Ÿ 工作湿度:10%~90% (非凝结) |
性能参数 |
管理 AP 数 |
Ÿ 管理 32 个 AP |
用户接入数 |
Ÿ 1K |
数据吞吐量 |
Ÿ 100Mbps(CAPWAP) |
VLAN 数目 |
Ÿ 4094 |
ACL 规则数目 |
Ÿ 256 |
MAC 表容量 |
Ÿ 1K |
路由表容量 |
Ÿ 256 |
功能参数 |
物理层 MAC 层协议 |
Ÿ 802.1d;802.1s;802.1p;802.1q;802.1w;802.3;802.3ab;802.3u;802.3x;802.3z
Ÿ ARP;Reverse ARP |
802.11 协议 |
Ÿ 802.11n;802.11b;802.11a;802.11g;802.11d;802.11h;802.11i;802.11e |
IP 层及上层协议 |
Ÿ RFC768 UDP
Ÿ RFC791 IP
Ÿ RFC792 ICMP
Ÿ RFC793 TCP
Ÿ RFC854 Telnet
Ÿ RFC1191 Path MTU Discovery
Ÿ RFC1542 BOOTP
Ÿ RFC1519 Classless
Ÿ Inter-Domain Routing(CIDR)
Ÿ RFC1812 IP router requirements
Ÿ RFC2236 IGMP&IGMPv2 |
协议栈 |
Ÿ DHCP Server/Client/Relay
Ÿ NTP Server、FTP Server
Ÿ IP 静态路由
Ÿ NAT/NPAT |
CAPWAP |
Ÿ AC 发现:DHCP option43/option 60
Ÿ AC 发现: DNS
Ÿ AC 发现:组播方式
Ÿ AP 与 AC 间穿越 NAT 组网 |
漫游 |
Ÿ 支持 AC 内、跨 AC 漫游能力 |
外部网络互联 |
Ÿ AC 与外部网络之间采用二层转发或三层转发
Ÿ 二层转发支持 802.1Q |
转发模式 |
Ÿ 支持集中转发
Ÿ 支持本地转发
Ÿ 支持本地转发集中认证 |
QoS |
Ÿ 用户流量控制
Ø 支持基于域的用户流量控制(以 VLAN、SSID、AP、STA 作为配置域)
Ø 支持用户级流量控制,根据 Radius 服务器的签约信息进行流控
Ÿ 业务优先级
Ø 支持 802.11e,对不同优先级的业务提供不同的服务
Ø 支持根据 SSID 映射用户 QoS 等级
Ø 支持 802.1p,二层报文的优先级映射 |
智能射频管理 |
Ÿ 自动信道
Ø 支持静态信道配置
Ø 支持 AP 上电时自动信道选择
Ø 支持 AP 运行过程中自动信道选择 |
|
Ÿ 自动发射功率
Ø 静态发射功率设置
Ø 支持自动功率调整,以减少设备间干扰或进行覆盖补偿
Ÿ 自动速率
Ø 基于 STA 的自动速率选择
Ø 支持最大发射速率限制功能
Ÿ 负载均衡
Ø 基于用户数的负载均衡
Ø 基于流量的负载均衡
Ÿ 智能应用
Ø 定时关闭 SSID 功能
Ø 5G 用户优先接入功能
Ø 11n 用户优先接入功能
Ø 低质量用户过滤功能 |
802.11MAC |
Ÿ 单射频口 16 个 SSID
Ÿ 隐藏 SSID
Ÿ 11n only
Ÿ 用户数限制
Ÿ 用户无流量自动老化
Ÿ 无线用户隔离 |
认证计费 |
Ÿ 支持 802.1x 认证
Ÿ 支持 Portal+MAC 认证 |
网络安全 |
Ÿ 开放系统
Ÿ 支持 WEP
Ÿ WPA-Personal/Enterprise
Ÿ WPA2-Personal/Enterprise
Ÿ WEP 64/128-bit Encryption
Ÿ EAP-SIM/EAP-AKA/EAP-MD5/EAP-TLS/EAP-TTLS/PEAP
Ÿ 支持 DDOS 预防
Ÿ 支持 ACL
Ÿ 支持无线 IPS/IDS
Ÿ 钓鱼 AP 检测
Ÿ 用户隔离
Ÿ 支持静态/动态黑白名单 |
网络管理 |
Ÿ 支持基于 WEB/SSH 的本地管理
Ÿ 支持通过 SNMP 远程管理 |
部署方式 |
Ÿ 本地部署
Ÿ 云部署 |
AC 冗余 |
Ÿ 支持 N+1 备份(N<=3) |
